由臂架和混凝土輸送管組成的裝置稱為布料機。布料機要在其所及范圍內作水平和垂直方向的輸送，甚至要能夠跨越障礙進行澆注，能抬高、放低、伸縮和回轉。

圖4-55 混凝土布料機

1.布料機的分類及特點

布料機的種類很多，常用的有以下四種形式：塔式布料機；移置式布料機；爬升式布料機；固定式布料機。

（1）塔式布料機

ＨＧＴ４１型塔式布料機是將折疊式臂架裝在塔吊的塔身上，布料范圍大（布料半徑４１ｍ），臂架３６０°回轉，一般用于高層建筑施工。主要由折疊式臂架１、轉臺２、回轉機構３、平衡臂４、配重５、液壓泵站６、頂升機構７、塔套８、附著裝置９、塔身１０、澆注管１１和固定基礎１２等組成。布料機的塔身１０固定在地面的基礎１２上，隨著建筑物的增高，通過頂升機構７加裝標準節增加布料機的工作高度，利用附著裝置９將塔身附著在建筑物外墻的主體上，保證整機穩定。臂架１的結構與混凝土泵車的臂架基本相同，由四節臂架、連桿、液壓缸、澆注軟管和連接件等組成。由液壓泵站６驅動回轉機構和臂架的相應液壓缸，來調節臂架工作位置完成澆注混凝土和收折臂架。

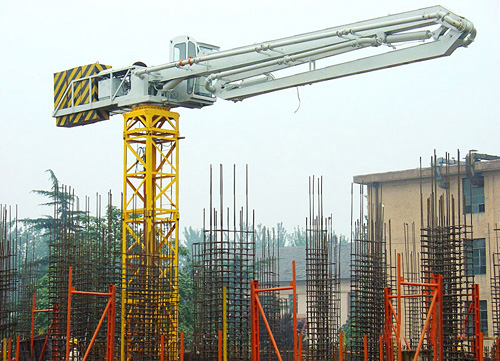

圖4-56 塔式布料機的結構

１折疊式臂架；２轉臺；３回轉機構；４平衡臂；５配重；６液壓泵站；７頂升機構；８塔套；９附著裝置；１０塔身；１１澆注管；１２固定基礎

（2）移置式布料機

ＨＧＹ１５型移置式布料機最大布料半徑１５ｍ，臂架３６０°全回轉。主要由澆注管１、拉桿２、旋轉輸送管３、回轉座４、臂架５、輸送管６、塔頂７、拉桿８、配重９、平衡臂１０、回轉機構１１、塔身１２和支腿１３等組成。移置式布料機通常放置在建筑物的施工面上，塔身高度不變，臂長較短，布料范圍小。工作時需要塔機吊移位置來滿足大范圍的布料要求。

移置式布料機適合作業面較小的工程施工。由于結構簡單、重量輕、移置方便和價格低等特點，在實際工程中應用廣泛。

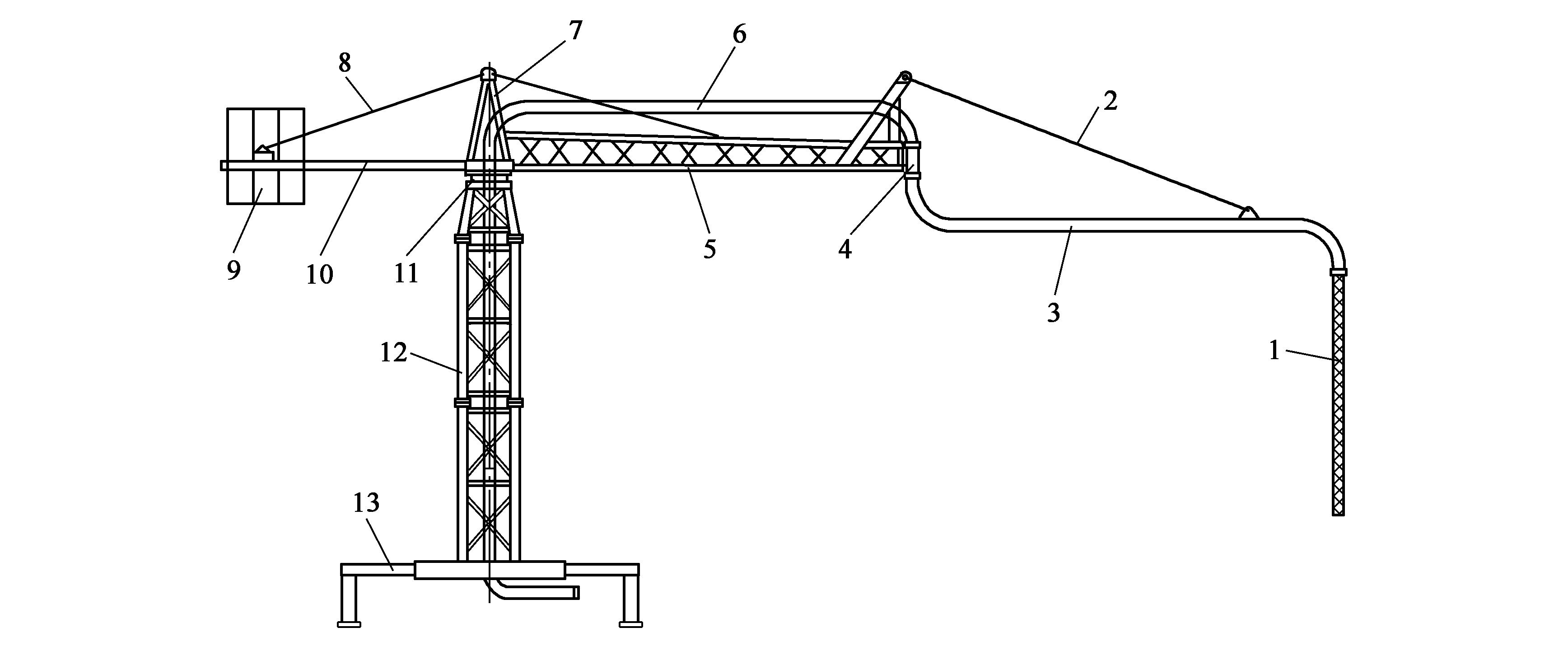

圖4-57 移置式布料機結構

１澆注管；２拉桿；３旋轉輸送管；４回轉座；５臂架；６輸送管；７塔頂；８拉桿；９配重；１０平衡臂；１１回轉機構；１２塔身；１３支腿

（3）爬升式布料機

爬升式布料機有樓層固定式、電梯井式和掛臂式三種結構。采用折疊式臂架，方形立柱，臂架３６０°回轉，全液壓驅動，最大布料半徑一般在２８～３２ｍ。整機可隨建筑物的增高自動爬升，用于高層建筑施工。

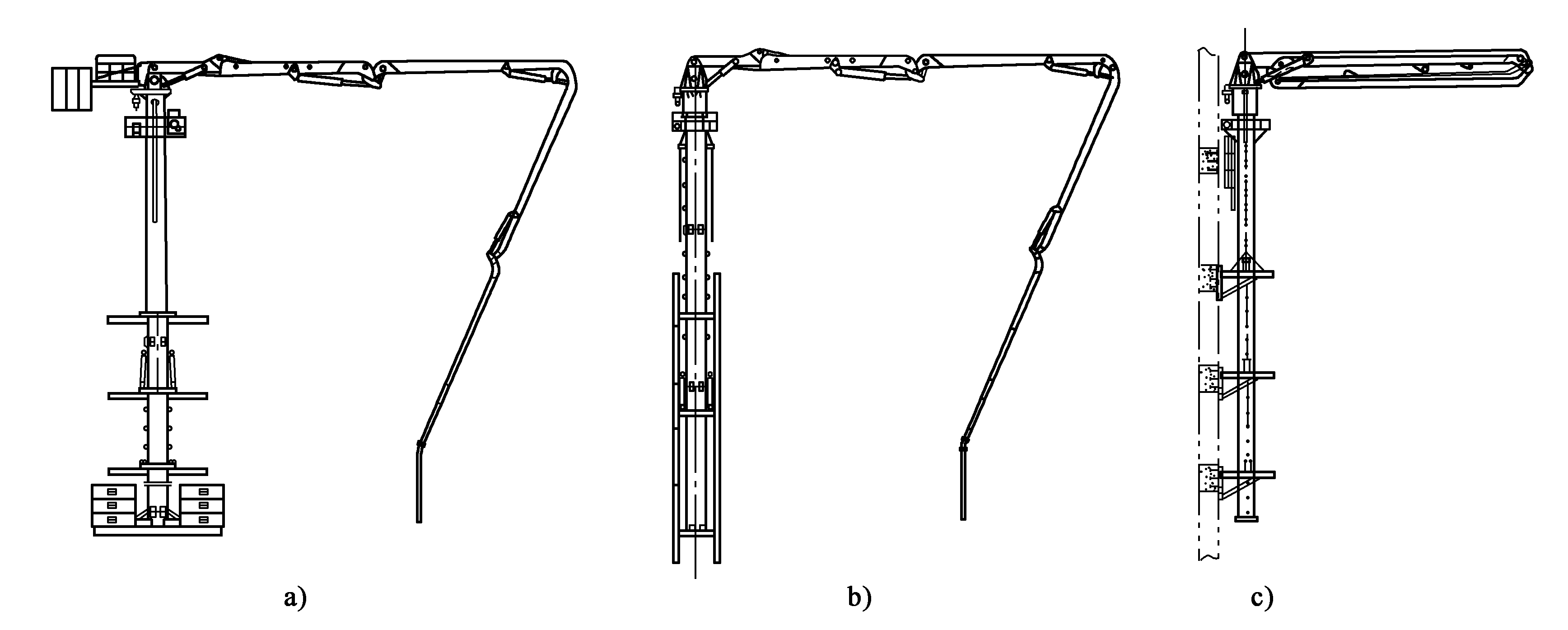

圖4-58 爬升式布料機

ａ．樓層固定式；ｂ．電梯井式；ｃ．掛臂式

ＨＧＤ３２型電梯井式布料機布料半徑３２ｍ。主要由折疊式臂架１、轉臺２、回轉機構３、液壓系統４、提升機構５、立柱６、爬升裝置７、頂升油缸８和澆注管９等組成。轉臺２為臂架１提供支撐，回轉機構３將轉臺與立柱連成一體。液壓系統４給臂架、回轉、提升機構和頂升油缸提供動力。

布料機由三個爬升裝置，它既是布料機的固定部分，同時布料機的爬升靠它來實現。爬升裝置為矩形框架結構，內腔有８個楔塊副，通過調節楔塊副的距離，將布料機立柱脹緊，依靠摩擦力來支撐布料機。提升機構５可實現爬升裝置在立柱上作上下運動。整機固定在電梯井內，配置自動爬升機構，利用液壓油缸頂升，在電梯井內自動爬升，使布料機隨著樓層的升高而升高。爬升過程如圖所示。

圖4-59 ＨＧＤ３２型電梯井式布料機

１臂架；２轉臺；３回轉機構；４液壓系統；５提升機構；６立柱；７爬升裝置；８頂升油缸；９?jié)沧⒐?/span>

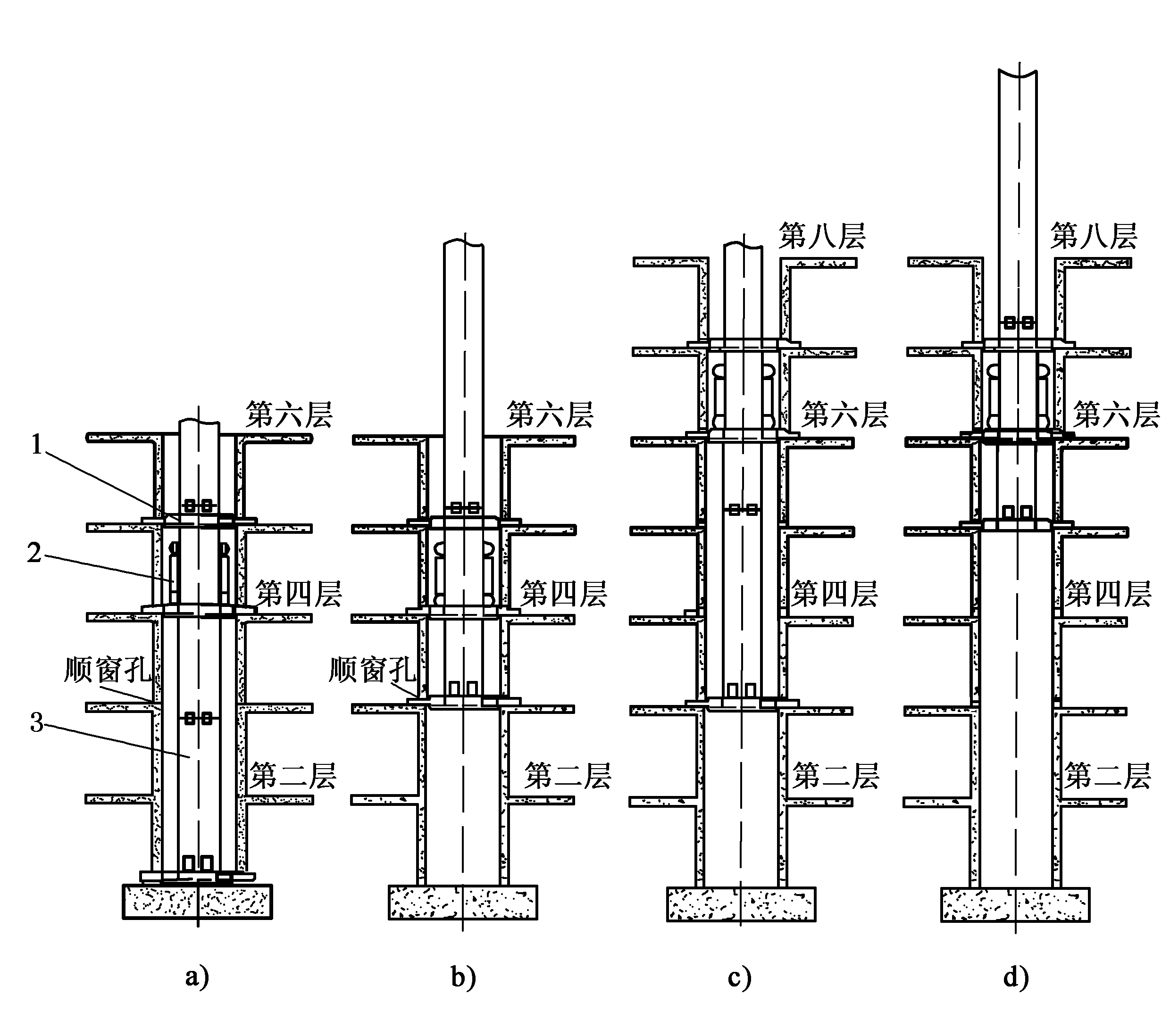

圖4-60 電梯井式布料機爬升過程示意圖

ａ）立柱固定在一層；ｂ）立柱爬升到三層；ｃ）立柱固定在三層；ｄ）立柱爬升到五層

對于施工作業面大，受電梯井位置限制，電梯井式布料機不能覆蓋整個作業面時，應采用樓面固定式布料機。
